1成果简介

电磁超声导波检测设备可实现对钢板和钢管缺陷的快速扫描，既满足电磁超声导波实验室需求又可满足工程应用，特别是针对高校用户提供开放式数据接口和检测数据源文件，可方便高校教师和学生科研使用。

仪器主要指标：

l 工作电压：220V交流；

l 探头激励信号频率、幅值和周期数可调；

l 可以产生管道L模式、管道T模式、Lamb波模式和SH波模式的电磁超声导波；

l 可用于管道和板材的腐蚀、裂纹等缺陷检测，最大检测板厚或壁厚为20mm；

l 可检出最小腐蚀缺陷1t×1t×0.1t（深）；可检测最小裂纹1t（长）×0.1t（深），t为板厚；

l 定位误差< 5 cm。

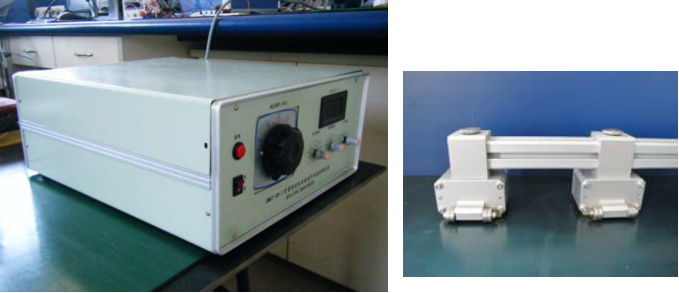

图1 电磁超声导波检测仪器

2应用说明

研究成果已经成功应用在国家管道检测工程实验室、油田、电厂和高校相关实验室等多家企事业单位。

应用于油田管网检测；石化企业管道检测；电站管道检测。

4效益分析

按国际压力管道检测工程通行价格计算，为每公里1万美元。

5合作方式

技术转让、合作开发和技术入股等方式均可。
