1成果简介

随着电网互联规模和复杂性的提高，电力系统的可靠运行对经济发展社会进步的作用越来越大，安全运行问题也将更加突出。我国是一个发展中国家，当前我国电网的总体技术水平与发达国家特别是与美国相比有很大差距。电网结构薄弱，电气主设备和线路故障率较高，部分电网电源供应紧张，应付电网突发事件的运行备用不足。提高电网可靠性、保证电网安全运行已成为世界各国电力系统的迫切要求，所以，对电力系统可靠性的研究具有十分重要的意义。开发一个操作方便的可靠性评估软件包对指导电网规划、运行、调度有非常重要的意义。

电力系统运行可靠性在线评估预警软件（ORET）利用气象、地震和水利等部门的数据和从数据采集与监控/能量管理系统（SCADA/EMS）获得的电网实时运行数据对电力系统进行实时监控，并对电力系统进行预警，同时为运行人员提供定性和定量的指导。

软件特点：

可靠性评估按照使用目的，通常可以分为规划可靠性和运行可靠性两大类。规划可靠性一般用于分析比较不同的规划方案，为电力系统规划提供指导意见。规划可靠性评估使用元件的长期平均故障率，不考虑实施运行情况，要求计算精度高，但不刻意要求计算速度。运行可靠性根据电网的实时运行状况进行评估，指导电网的调度和实时控制。运行可靠性评估使用元件的实时运行故障率，并考虑不同元件所处位置、天气等信息，对计算结果绝对值的精度要求不高，对计算结果实时变化的准确度要求较高，同时对计算速度要求苛刻。目前，数据采集和监控/能量管理系统（SCADA/EMS）的逐渐完善和成熟，为实现电网运行可靠性评估提供了可能性。

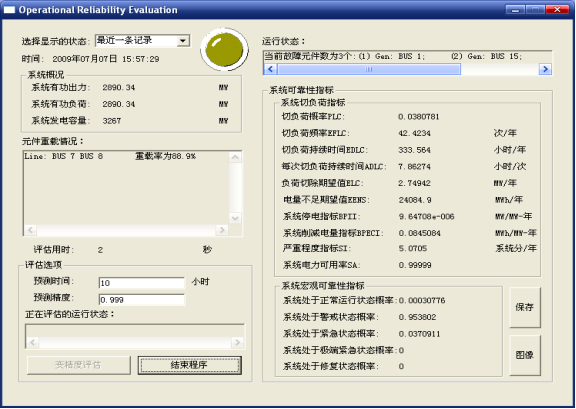

本软件在Windows操作系统下，采用Visual C++ 6.0开发了可靠性评估软件包，包括规划可靠性和运行可靠性两种功能，可以分别用于不同的用途。电网运行人员可以通过曲线的方式实时监视电网的运行状况。软件的主要优点有：

l 具有图形化界面，并且支持BPA、PSASP、PSSE等各种电力系统数据格式的导入。

l 实时反映运行条件变化对元件停运率和系统可靠性水平的影响。

l 变精度快速排序算法，实现在线快速预警功能，缩短了严重故障状态的可靠性预警时间，避免了巨大的计算量和计算时间，并为调度员争取了宝贵的决策时间。

l 具有实时存储功能，能在运行过程中将计算结果记录下来。并能通过曲线的形式与历史数据进行比较。

l 基于三维曲面绘制技术和动态着色技术的可视化方法，如图2所示，将计算中所产生的可靠性信息转变成直观的以图形或图像形式表示的信息，使调度员对电网实时运行可靠性有形象而全面的了解。

2技术指标

清华大学通过多年的研究积累以及在国家973计划的支持下，对电力系统运行可靠性展开了全面的研究，开发出来电力系统运行可靠性在线评估预警软件。本软件适用于大规模电力系统运行可靠性评估，实现了对电力系统运行风险评估、预警和辅助决策，为电力系统运行和调度的实时可靠性评估提供了定量的指导。关键方法和关键技术达到了国际先进水平，并于2009年10月通过了国家973计划项目验收。

3效益分析

本软件的推广应用前景良好，适用于从区调、省调（市调）到网调不同调度部门的具体要求，对提高电网可靠性、保证电网安全运行有重要意义。

4合作方式

商谈。
