电网友好型风电场并网运行监控平台

发布时间: 浏览次数:3445 分享到:

1成果简介

风电场并网运行控制平台包含风功率预测、风电场自动发电控制(Automatic Generation Control, AGC)、风电场自动电压控制(Automatic Voltage Control)等主要功能子系统,对内进行发电厂发电计划制定、在线实时控制等综合功能,对外配合电网进行AGCAVC调度,实现风---储的优化互济运行,是建设电网友好型风电的核心技术。

风功率预测系统

风功率预测系统包含功率预测、风电监视、数据分析、程序管理等四大功能子系统,满足风功率预测、实时风电监控、数据挖掘等综合性风电管理需求。

功率预测系统支持丰富的用户角色,满足预报员、调度员、管理员等不同角色用户的业务需求,提供具有针对性的后台模块与人机界面。

l 调度员:实时监视风电运行状态、在线调度风电运行等;

l 预报员:风功率曲线预报、模型训练、预测结果订正与自动发布等;

l 管理员:系统的扩容与升级、程序模块监视、日志管理等。

功率预测系统提供智能化预报员向导系统,确保系统随着数据积累,建立精度越来越高预测模型。采用欧洲气象中心、中国气象中心的全球模式;采用MMD5(美国)中尺度模式,生产数值天气预报。

功率预测系统对不同风场建立针对性模型,具有详尽的数据预处理功能,应对现场数据错误、缺失等复杂情况。系统可以智能分析系统误差,预测模型可选用定时训练更新或人工更新。系统按典型天气类型建模,对雨//扬沙/低温等极端天气建模更加准确。

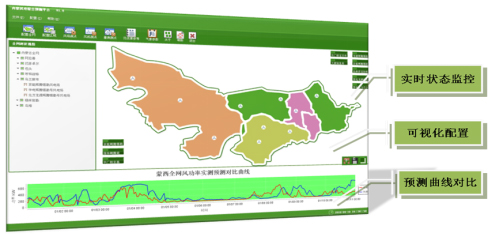

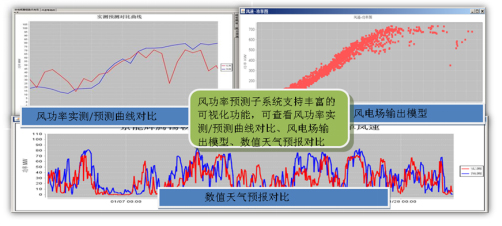

丰富、可靠、强大的数据中心是进行风功率预测、风电实时监视、风资源评估的基础。功率预测系统提供海量数据存储、快速查询、风资源可视化、数值天气预报分析、系统评价等综合性数据管理功能。

风电场自动电压控制系统(AVC)

风电场AVC系统是一个在现有风机SCADA与升压站SCADA基础上,实现自动闭环、利用双馈风机自身无功调节能力满足风电场并网综合需求的监控管理系统。

2006年起,国家电网对风电场并入点网点(Point of Coupling Connection,简称PCC)的电压、无功与电能质量等提出了一系列要求,内容包括PCC电压偏差、电压波动范围、功率因数、谐波与闪变的。随着我国风电建设深入、电网电压调整的需要,在风电富集地区的风电场将需要调整其电压参考点或无功输出值等以满足更高级的并网需求。考虑到风电场电压-无功调节特性的复杂性,依靠单一手段已不能满足要求,协调多种控制手段,以较低的调节成本达到理想控制效果是风电场电压-无功控制的必然要求。

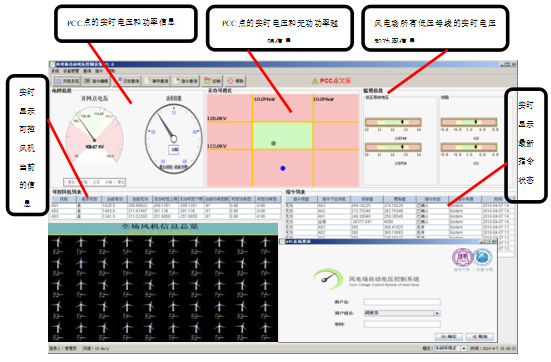

风电场AVC系统的主要功能如下:

l 实时监视风电场并网点以及内部电网的电压和无功信息;

l 协调控制集中无功补偿设备、事件驱动的控制模式将减少控制设备的投切率,提高设备的使用寿命;

动态调节双馈风机功率因数,最快响应时间少于100ms;

l 闭环控制系统,参与电网自动电压控制,减少现场工作人员的工作量;

l 改善局部电压质量和无功水平

l 保证风电场并网点的电压质量和无功的吸收;

l 保证风电场的电压稳定、降低配网网损。

2应用说明

系统共包含:

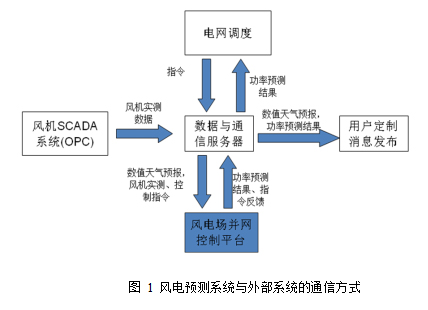

数据与通信服务器,提供数据存储、实现与电网调度系统的通信功能。本系统通过风机厂商提供的OPC接口,采集风机实时数据。系统通过OPC接口获得与风机实测信息,同时上传功率预测结果、指令反馈等。此外,还可以按用户定制的消息发布通道,将用户关心的详细信息传递至指定地点(如发电集团的风电信息监视中心等)。

调度终端与维护,提供面向调度员的风电实时监视功能、预报向导系统、管理界面、风电场自动电压控制见识,同时供系统维护、升级使用。

标准化机柜(可考虑与其它系统共用机柜)

网络交换机、路由、网线等网络配件

风功率预测系统与风电场AVC系统可以分开单独配置。

3应用范围

成果主要适用于电力行业相关企业,特别是与风力发电相关的新能源产业,如风电场、风力发电集团、电力调度中心、风机制造商与从事相关行业的研究院所。

4效益分析

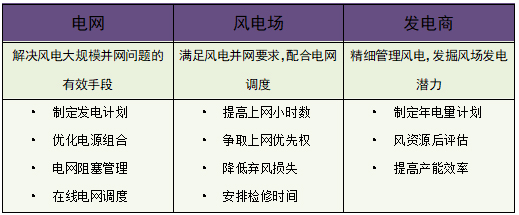

对风电进行功率预测、实时监控与在线控制是未来风电发展的必然趋势,可以全面提升电网、风电场、发电商等不同实体对风力发电的认知深度、调控能力、与管理水平。对不同应用主体的效益主要体现在:

目前我国北方地区受电网调节能力限制,约有1/3风电处于闲置状态,利用风功率预测、增加风电可控性可在不增加额外设备投资的基础上,大幅程度上提高风电接纳能力。

据欧洲经验,利用风电功率预测,合理安排检修时间,可以增加上网电量2-3%,对100MW规模的风电场而言,按风电上网电价0.7元计算,年约增收42万元。

电网对风电场并网点采取了严格的无功考核制度,华北地区某风场试运行结果表明,该风场在并联电容器检修期间投运风电场自动电压控制系统,不仅有效保证了风电场的无功水平,而且基本杜绝了风电场无功考核惩罚,整个系统投入后不到2个月即全部收回了投资。

5合作方式

合作推广、技术转让。
